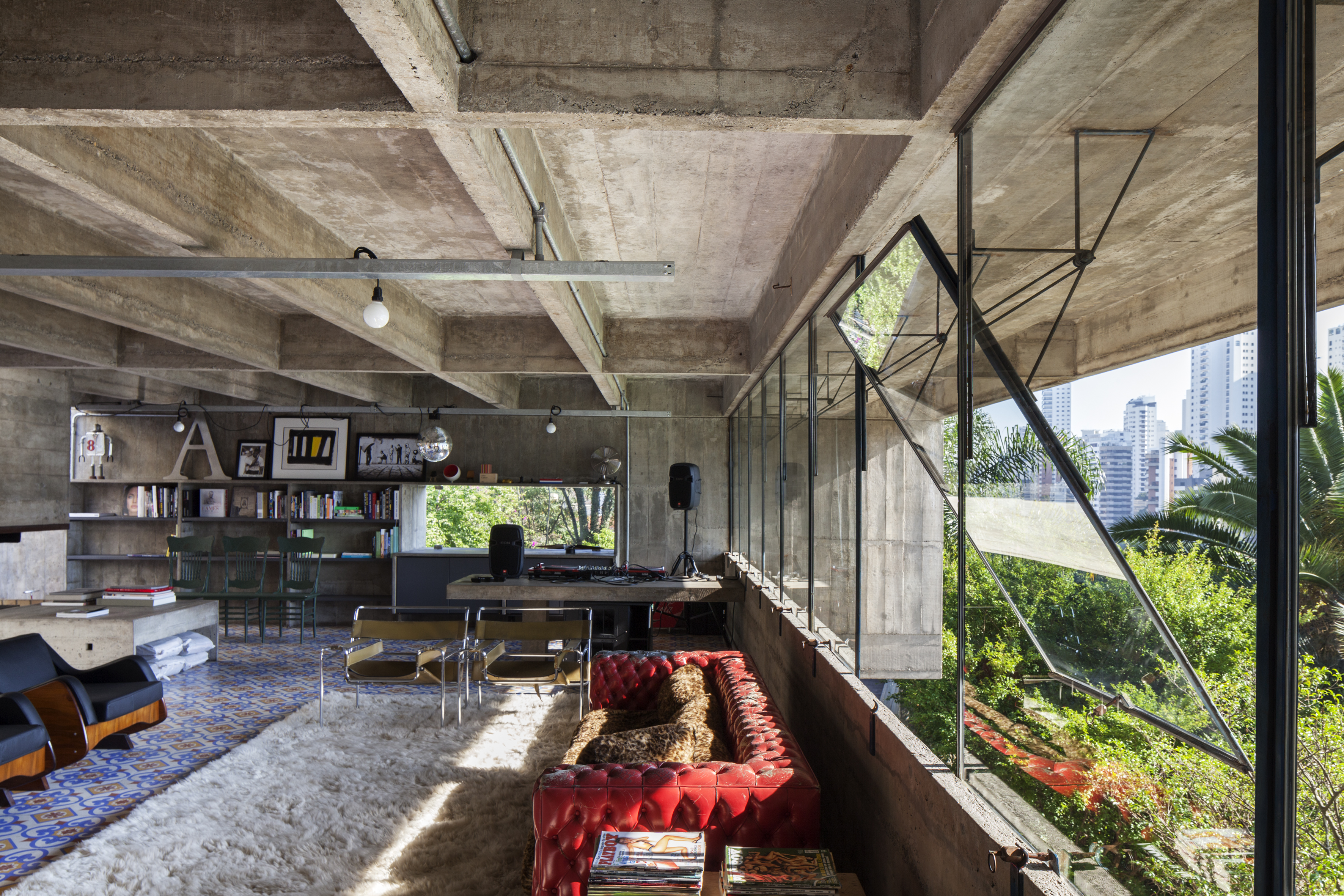

Casa Masetti, detalhe da solução de caixilho [título atribuído]. Fotografia de Leonardo Finotti.

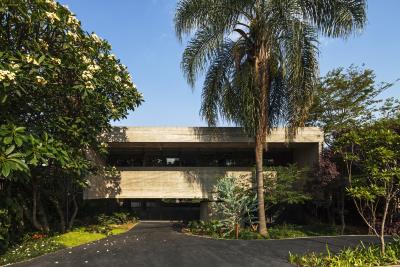

Casa Masetti, detalhe da solução de caixilho [título atribuído]. Fotografia de Leonardo Finotti.
Solução projetual
Solução customizada e de manuseio simplificado para linha de caixilhos
Nome do projeto

Casa Mário Masetti

Solução projetual
Solução customizada e de manuseio simplificado para linha de caixilhos
Tipo de solução
Caixilho, estrutura
Sistemas construtivos
Concreto moldado in loco
Autoria atribuída
Paulo Mendes da Rocha, João de Gennaro
Ano
1968
Estado
Construído, descaracterização baixa

Modelos 3D

  • EX-008-3D- CASA MASETTI.3dm
  • EX-008-2D-CASA MASETTI.dwg
  • EX-008-2D-CASA MASETTI.pdf

Aspectos inovadores

Aspectos principais

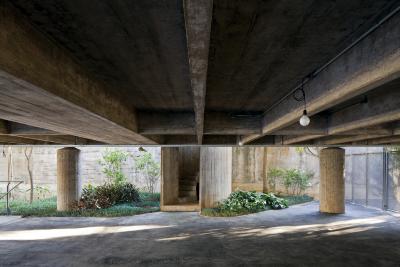

O projeto da Residência Mário Masetti traz diferentes pontos de interesse da obra de Paulo Mendes da Rocha: solução estrutural em concreto armado com laje nervurada e apoio em apenas quatro pilares, configurando generosos balanços; a solução de caixilharia, especialmente na fachada leste, voltada ao vale do córrego Pacaembu, conformando uma linha contínua de caixilhos projetados em ferro, em um sistema mecânico que permite a abertura a partir de um eixo de rotação fixado na laje de teto - solução também contemplada no projeto da Casa Butantã, de 1964 - e incorporação de placas pré-moldadas de concreto na fachada poente, a fim de contribuir para o conforto ambiental da edificação.
O projeto da Residência Mário Masetti traz diferentes pontos de interesse da obra de Paulo Mendes da Rocha: solução estrutural em concreto armado com laje nervurada e apoio em apenas quatro pilares, configurando generosos balanços; a solução de caixilharia, especialmente na fachada leste, voltada ao vale do córrego Pacaembu, conformando uma linha contínua de caixilhos projetados em ferro, em um sistema mecânico que permite a abertura a partir de um eixo de rotação fixado na laje de teto - solução também contemplada no projeto da Casa Butantã, de 1964 - e incorporação de placas pré-moldadas de concreto na fachada poente, a fim de contribuir para o conforto ambiental da edificação.
Relevância / contribuição
Neste projeto, Paulo Mendes da Rocha incorpora ao caixilho residencial alguns elementos de design da indústria automotiva. Há uma evidente contribuição desta solução para o presente na medida em que ilustra as possibilidades de inovação a partir da interseção entre disciplinas técnicas e o design e a produção industriais. Outro ponto relevante diz respeito à inventividade da solução, que propõe um novo tipo de sistema de abertura que, neste projeto, é derivado do caixilho também desenhado por Mendes da Rocha para a Casa Butantã em 1964.
Neste projeto, Paulo Mendes da Rocha incorpora ao caixilho residencial alguns elementos de design da indústria automotiva. Há uma evidente contribuição desta solução para o presente na medida em que ilustra as possibilidades de inovação a partir da interseção entre disciplinas técnicas e o design e a produção industriais. Outro ponto relevante diz respeito à inventividade da solução, que propõe um novo tipo de sistema de abertura que, neste projeto, é derivado do caixilho também desenhado por Mendes da Rocha para a Casa Butantã em 1964.
Aspectos técnicos contemporâneos
A padronização de sistemas construtivos contribui para a redução de ajustes em obra e para a maior organização do processo construtivo. Nesse contexto, a coordenação modular (CM)* de esquadrias amplia a precisão, aumenta a produtividade e reduz desperdícios, ao favorecer a compatibilização entre componentes. No cenário brasileiro, estudos apontam limitações na disponibilização de informações técnicas por parte dos fabricantes de esquadrias, que frequentemente não informam as medidas de CM, dificultando a aplicação desse princípio nos projetos. 1

Sob o ponto de vista estrutural, a adoção de lajes nervuradas permite vencer maiores vãos com menor número de apoios, reduzindo o peso próprio da estrutura. Em comparação às lajes convencionais, essa solução apresenta vantagem econômica ao equilibrar o aumento no consumo de concreto com a redução de até 27% no uso de aço e com a possibilidade de reutilização de fôrmas2.

A integração entre modulação e sistemas estruturais racionalizados reforça a eficiência construtiva e a redução de desperdícios.

* NBR 15873:2010 - Inter-relação de medidas de elementos e componentes construtivos e das edificações que os incorporam usada para seu projeto, sua fabricação e sua montagem.
A padronização de sistemas construtivos contribui para a redução de ajustes em obra e para a maior organização do processo construtivo. Nesse contexto, a coordenação modular (CM)* de esquadrias amplia a precisão, aumenta a produtividade e reduz desperdícios, ao favorecer a compatibilização entre componentes. No cenário brasileiro, estudos apontam limitações na disponibilização de informações técnicas por parte dos fabricantes de esquadrias, que frequentemente não informam as medidas de CM, dificultando a aplicação desse princípio nos projetos. 1

Sob o ponto de vista estrutural, a adoção de lajes nervuradas permite vencer maiores vãos com menor número de apoios, reduzindo o peso próprio da estrutura. Em comparação às lajes convencionais, essa solução apresenta vantagem econômica ao equilibrar o aumento no consumo de concreto com a redução de até 27% no uso de aço e com a possibilidade de reutilização de fôrmas2.

A integração entre modulação e sistemas estruturais racionalizados reforça a eficiência construtiva e a redução de desperdícios.

* NBR 15873:2010 - Inter-relação de medidas de elementos e componentes construtivos e das edificações que os incorporam usada para seu projeto, sua fabricação e sua montagem.

Ficha técnica

Solução projetual
Solução customizada e de manuseio simplificado para linha de caixilhos
Solução customizada e de manuseio simplificado para linha de caixilhos
Nome do projeto
Casa Mário Masetti
Casa Mário Masetti
Autoria atribuída
Paulo Mendes da Rocha, João de Gennaro
Paulo Mendes da Rocha, João de Gennaro
Ano
1968
1968
Local
R. Dr. Manoel Maria Tourinho, 701 - Pacaembu, São Paulo - SP
R. Dr. Manoel Maria Tourinho, 701 - Pacaembu, São Paulo - SP
Região
Sudeste
Sudeste
Equipe técnica e fornecedores
Colaboradores e equipe técnica:
Yoshio Arakawa, Escritório Técnico Feitosa e de Lucca; Engenharia civil\Projeto de fundações e estruturas Masetti e Marinho; Engenharia mecânica\Projeto de instalações mecânicas de AVAC; Construtora Masetti e Marino Ltda.
Colaboradores e equipe técnica:
Yoshio Arakawa, Escritório Técnico Feitosa e de Lucca; Engenharia civil\Projeto de fundações e estruturas Masetti e Marinho; Engenharia mecânica\Projeto de instalações mecânicas de AVAC; Construtora Masetti e Marino Ltda.
Escolha do projeto
Solução customizada e de manuseio simplificado projetada pelo arquiteto para a caixilharia dos ambientes de estar, além da introdução de placas em concreto pré-moldado visando desempenho térmico para o interior da habitação.
Solução customizada e de manuseio simplificado projetada pelo arquiteto para a caixilharia dos ambientes de estar, além da introdução de placas em concreto pré-moldado visando desempenho térmico para o interior da habitação.
Tipo de solução
Caixilho, estrutura
Caixilho, estrutura
Relevância / contribuição
Neste projeto, Paulo Mendes da Rocha incorpora ao caixilho residencial alguns elementos de design da indústria automotiva. Há uma evidente contribuição desta solução para o presente na medida em que ilustra as possibilidades de inovação a partir da interseção entre disciplinas técnicas e o design e a produção industriais. Outro ponto relevante diz respeito à inventividade da solução, que propõe um novo tipo de sistema de abertura que, neste projeto, é derivado do caixilho também desenhado por Mendes da Rocha para a Casa Butantã em 1964.
Neste projeto, Paulo Mendes da Rocha incorpora ao caixilho residencial alguns elementos de design da indústria automotiva. Há uma evidente contribuição desta solução para o presente na medida em que ilustra as possibilidades de inovação a partir da interseção entre disciplinas técnicas e o design e a produção industriais. Outro ponto relevante diz respeito à inventividade da solução, que propõe um novo tipo de sistema de abertura que, neste projeto, é derivado do caixilho também desenhado por Mendes da Rocha para a Casa Butantã em 1964.
Sistemas construtivos
Concreto moldado in loco
Concreto moldado in loco
Elementos arquitetônicos
Caixilho
Caixilho
Material
Vidro, Ferro
Vidro, Ferro
Aspectos principais
O projeto da Residência Mário Masetti traz diferentes pontos de interesse da obra de Paulo Mendes da Rocha: solução estrutural em concreto armado com laje nervurada e apoio em apenas quatro pilares, configurando generosos balanços; a solução de caixilharia, especialmente na fachada leste, voltada ao vale do córrego Pacaembu, conformando uma linha contínua de caixilhos projetados em ferro, em um sistema mecânico que permite a abertura a partir de um eixo de rotação fixado na laje de teto - solução também contemplada no projeto da Casa Butantã, de 1964 - e incorporação de placas pré-moldadas de concreto na fachada poente, a fim de contribuir para o conforto ambiental da edificação.
O projeto da Residência Mário Masetti traz diferentes pontos de interesse da obra de Paulo Mendes da Rocha: solução estrutural em concreto armado com laje nervurada e apoio em apenas quatro pilares, configurando generosos balanços; a solução de caixilharia, especialmente na fachada leste, voltada ao vale do córrego Pacaembu, conformando uma linha contínua de caixilhos projetados em ferro, em um sistema mecânico que permite a abertura a partir de um eixo de rotação fixado na laje de teto - solução também contemplada no projeto da Casa Butantã, de 1964 - e incorporação de placas pré-moldadas de concreto na fachada poente, a fim de contribuir…
Aspectos técnicos contemporâneos
A padronização de sistemas construtivos contribui para a redução de ajustes em obra e para a maior organização do processo construtivo. Nesse contexto, a coordenação modular (CM)* de esquadrias amplia a precisão, aumenta a produtividade e reduz desperdícios, ao favorecer a compatibilização entre componentes. No cenário brasileiro, estudos apontam limitações na disponibilização de informações técnicas por parte dos fabricantes de esquadrias, que frequentemente não informam as medidas de CM, dificultando a aplicação desse princípio nos projetos. 1

Sob o ponto de vista estrutural, a adoção de lajes nervuradas permite vencer maiores vãos com menor número de apoios, reduzindo o peso próprio da estrutura. Em comparação às lajes convencionais, essa solução apresenta vantagem econômica ao equilibrar o aumento no consumo de concreto com a redução de até 27% no uso de aço e com a possibilidade de reutilização de fôrmas2.

A integração entre modulação e sistemas estruturais racionalizados reforça a eficiência construtiva e a redução de desperdícios.

* NBR 15873:2010 - Inter-relação de medidas de elementos e componentes construtivos e das edificações que os incorporam usada para seu projeto, sua fabricação e sua montagem.
A padronização de sistemas construtivos contribui para a redução de ajustes em obra e para a maior organização do processo construtivo. Nesse contexto, a coordenação modular (CM)* de esquadrias amplia a precisão, aumenta a produtividade e reduz desperdícios, ao favorecer a compatibilização entre componentes. No cenário brasileiro, estudos apontam limitações na disponibilização de informações técnicas por parte dos fabricantes de esquadrias, que frequentemente não informam as medidas de CM, dificultando a aplicação desse princípio nos projetos. 1

Sob o ponto de vista estrutural, a adoção de lajes nervuradas permite vencer…
Descrição
A leitura do projeto, segundo Marlene Acayaba (1983), parte da compreensão da inserção topográfica da residência no lote, onde um volume paralelepipédico elevado sobre pilotis se apoia em um aterro arrimado, implantado em terreno com declive para os fundos e ampla vista para o bairro do Pacaembu. O programa organiza-se em duas faixas longitudinais. Na fachada leste, voltada ao vale, concentram-se as salas, com móveis fixos, como lareira e mesa de trabalho, definindo usos. Um grande armário de concreto separa a sala da cozinha linear, que incorpora a lavanderia. Na fachada oeste, os dormitórios são isolados do pátio por portas de correr e, entre si, por paredes leves de concreto; no quarto do casal, o armário delimita a sala de vestir. Em todos os dormitórios, os componentes hidráulicos são independentes, com instalação aparente, e projeções generosas nas fachadas leste e oeste garantem proteção solar ao longo do dia. Ainda na fachada leste, o projeto adota uma linha contínua de caixilhos metálicos, articulados por um sistema mecânico de rotação fixado na laje superior.

A respeito do caixilho, a leitura realizada por Guilherme Wisnik (2024) aprofunda a compreensão do elemento em sua relação com a industrialização e na minucia de seu detalhe: "Certamente um dos elementos arquitetônicos mais extraordinários desenhados em detalhe por Paulo Mendes da Rocha é o caixilho das janelas dessa casa [Butantã], reproduzido também mais tarde na Casa Mário Masetti (1968), em São Paulo. [...] Seus caixilhos não têm montantes presos nas paredes de concreto. Assim, quando se abrem, descortinam um verdadeiro rasgo no volume: um vazio pleno, que acentua a radicalidade geométrico-construtiva da obra, abstraída de elementos secundários à própria estrutura da casa.
Inclinados para fora, esses caixilhos acentuam a sensação de flutuação criada pelos enormes balanços da estrutura.

Porém, como isso é possível? A solução de desenho dada pelo arquiteto é muito surpreendente. A função normalmente atribuída aos montantes verticais dos caixilhos é aqui deslocada para um engenhoso tripé metálico preso às vigas de nervura da cobertura, que se prolongam em balanço nas duas fachadas de cada casa, e, portanto, fora da projeção das janelas. Cada tripé é constituído por dois triângulos de barras metálicas, formando um ângulo de noventa graus, e articulados no centro por um pino cilíndrico. E como o vínculo desses tripés com cada módulo de caixilho é diagonal, o baricentro dos caixilhos é deslocado para fora, fazendo com que o equilíbrio das peças se realize na posição aberta, e não na posição fechada, que só pode ser conseguida por meio de um trinco fixado junto à parede-peitoril de concreto, e especialmente desenhado.

Como são articulados e independentes, e não rígidos, os caixilhos são muito apropriados para a situação de uma casa feita com lajes muito esbeltas, de apenas quatro centímetros de espessura, e enormes balanços, o que gera grandes movimentações."(WISNIK, 2024, p.116)​

Ainda segundo Wisnik, no projeto original da Casa Butantã, esse mesmo caixilho já explorava uma relação direta com a industrialização, ao adotar módulos subdivididos em dois panos de vidro com sobreposição funcional, além de perfis e gaxetas derivados da indústria automobilística, reinterpretados em um novo desenho arquitetônico. Na Casa Masetti, o detalhe é simplificado, com o uso de apenas um pano de vidro por módulo. Sob o ponto de vista estrutural, Souto (2010) observa que as paredes-cortina apresentam balanços de 8 metros e sustentam lajes nervuradas e protendidas com vãos de 12 metros. A laje de cobertura vence o vão transversal apoiada em paredes de concreto delgadas, reforçadas por vigas, enquanto painéis pré-moldados protegem externamente as partes mais finas das paredes. O conceito de caixa suspensa é enfatizado pelos detalhes construtivos, pelos balanços ritmados e pelos pilares cilíndricos afilados, reforçando a independência entre o volume da casa e seus apoios. Outros atributos recorrentes na obra de Paulo Mendes da Rocha também se fazem presentes, como a continuidade do nível do passeio público, a continuidade visual, a praça aberta e coberta e a relação direta com os parâmetros naturais do sítio, como insolação, ventilação e vegetação.
A leitura do projeto, segundo Marlene Acayaba (1983), parte da compreensão da inserção topográfica da residência no lote, onde um volume paralelepipédico elevado sobre pilotis se apoia em um aterro arrimado, implantado em terreno com declive para os fundos e ampla vista para o bairro do Pacaembu. O programa organiza-se em duas faixas longitudinais. Na fachada leste, voltada ao vale, concentram-se as salas, com móveis fixos, como lareira e mesa de trabalho, definindo usos. Um grande armário de concreto separa a sala da cozinha linear, que incorpora a lavanderia. Na fachada oeste, os dormitórios são isolados do pátio por portas de correr e,…
Estado
Construído, descaracterização baixa
Construído, descaracterização baixa
Uso original
Habitacional
Habitacional
Uso atual
Habitacional
Habitacional
Instituição depositária
Casa da Arquitectura
Casa da Arquitectura
Contato
https://arquivo.casadaarquitectura.pt/
https://arquivo.casadaarquitectura.pt/

Fontes e referências
