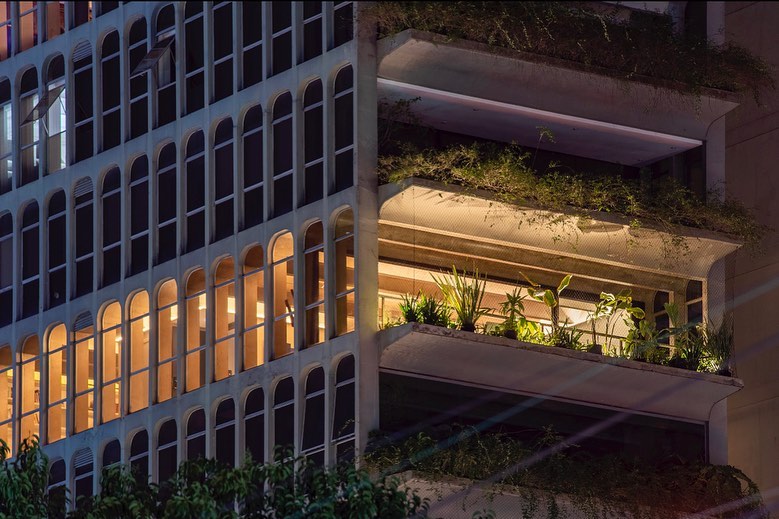

Fotografia da fachada [Título atribuído] Fotografia de Carolina Lacaz. Projeto do apartamento: Ana Sawaia.
Fotografia da fachada [Título atribuído] Fotografia de Carolina Lacaz. Projeto do apartamento: Ana Sawaia.
Solução projetual
Laje nervurada de concreto com forma metálica curva
Nome do projeto

Edifícios Del Rey e Urussuí

Solução projetual
Laje nervurada de concreto com forma metálica curva
Tipo de solução
Estrutura, planta, laje nervurada
Sistemas construtivos
Concreto moldado in loco
Autoria atribuída
Miguel Juliano
Ano
1973-1974
Estado
Construído, descaracterização baixa

Modelos 3D

  • EX-054-3D-URUSSUÍ DEL REY.3dm
  • EX-054-2D-URUSSUÍ DEL REY.dwg
  • EX-054-2D-URUSSUÍ DEL REY.pdf

Aspectos inovadores

Aspectos principais
Os edifício Del Rey (residencial) e Urussuí (comercial) destacam-se pelo sistema estrutural de lajes nervuradas abobadadas apoiadas sobre pilares periféricos, solução que, além de viabilizar a configuração de planta livre, dando flexibilidade aos espaços internos, caracteriza formalmente a linguagem do edifício. A estrutura, nesse sentido, determina o desenho das fachadas e sua materialidade em concreto aparente, dispensando a necessidade de revestimentos no exterior da edificação.
Os edifício Del Rey (residencial) e Urussuí (comercial) destacam-se pelo sistema estrutural de lajes nervuradas abobadadas apoiadas sobre pilares periféricos, solução que, além de viabilizar a configuração de planta livre, dando flexibilidade aos espaços internos, caracteriza formalmente a linguagem do edifício. A estrutura, nesse sentido, determina o desenho das fachadas e sua materialidade em concreto aparente, dispensando a necessidade de revestimentos no exterior da edificação.
Relevância / contribuição
A dupla de edifícios incorpora três soluções de interesse para a contemporaneidade: o uso de formas metálicas reaproveitáveis para execução da laje nervurada em concreto, que resulta em melhor acabamento para a estrutura aparente, com redução dos resíduos de formas de madeira usadas durante a construção; a adoção da estrutura do edifício como elemento de expressão plástica do projeto, ou seja, a fachada decorre da solução estrutural e das características materiais do concreto aparente, racionalizando a construção na medida em que dispensa a instalação de revestimentos nas fachadas; o emprego da planta livre como estratégia projetual, possibilitada pela solução estrutural e que permite maior flexibilização das plantas, aumentando a versatilidade e a adaptabilidade dos espaços a diferentes demandas culturais e tecnológicas.
A dupla de edifícios incorpora três soluções de interesse para a contemporaneidade: o uso de formas metálicas reaproveitáveis para execução da laje nervurada em concreto, que resulta em melhor acabamento para a estrutura aparente, com redução dos resíduos de formas de madeira usadas durante a construção; a adoção da estrutura do edifício como elemento de expressão plástica do projeto, ou seja, a fachada decorre da solução estrutural e das características materiais do concreto aparente, racionalizando a construção na medida em que dispensa a instalação de revestimentos nas fachadas; o emprego da planta livre como estratégia projetual, possibilitada pela solução estrutural e que permite maior flexibilização das plantas, aumentando a versatilidade e a adaptabilidade dos espaços a diferentes demandas culturais e tecnológicas.
Aspectos técnicos contemporâneos
Atualmente, o uso de fôrmas reaproveitáveis tem avançado em diferentes sistemas construtivos e materialidades. As fôrmas metálicas, especialmente nos sistemas de paredes de concreto, apresentam ganhos relevantes de produtividade, com redução de até 50% na mão de obra e diminuição do prazo de execução em até 40%¹. A eliminação de etapas de alvenaria, reboco e cortes para instalações aumenta a produtividade em até três vezes, e reduz até 80% dos resíduos, em comparação com fôrmas convencionais, além de garantir maior controle dimensional².

As fôrmas plásticas também oferecem ganhos operacionais e ambientais. Seu baixo peso, aliado ao sistema de encaixe, contribui para a redução de riscos relacionados à segurança do trabalho e para o aumento da eficiência produtiva. Em termos de desempenho, proporcionam superfícies mais uniformes e estanques em comparação às fôrmas de madeira, reduzindo a necessidade de camadas de acabamento e de retrabalhos¹. Do ponto de vista ambiental, destacam-se pela elevada capacidade de reutilização, frequentemente superior a 100 ciclos³.

A modulação e o desenho das fôrmas também impactam diretamente a eficiência estrutural, podendo reduzir o volume de concreto e o peso próprio das lajes. Esse fator favorece um processo mais industrializado, com menor variabilidade e redução de perdas³. A adoção da estrutura aparente na fachada complementa essa lógica ao eliminar revestimentos e reduzir o consumo de materiais, reforçando a racionalização construtiva⁴.
Atualmente, o uso de fôrmas reaproveitáveis tem avançado em diferentes sistemas construtivos e materialidades. As fôrmas metálicas, especialmente nos sistemas de paredes de concreto, apresentam ganhos relevantes de produtividade, com redução de até 50% na mão de obra e diminuição do prazo de execução em até 40%¹. A eliminação de etapas de alvenaria, reboco e cortes para instalações aumenta a produtividade em até três vezes, e reduz até 80% dos resíduos, em comparação com fôrmas convencionais, além de garantir maior controle dimensional².

As fôrmas plásticas também oferecem ganhos operacionais e ambientais. Seu baixo peso, aliado ao sistema de encaixe, contribui para a redução de riscos relacionados à segurança do trabalho e para o aumento da eficiência produtiva. Em termos de desempenho, proporcionam superfícies mais uniformes e estanques em comparação às fôrmas de madeira, reduzindo a necessidade de camadas de acabamento e de retrabalhos¹. Do ponto de vista ambiental, destacam-se pela elevada capacidade de reutilização, frequentemente superior a 100 ciclos³.

A modulação e o desenho das fôrmas também impactam diretamente a eficiência estrutural, podendo reduzir o volume de concreto e o peso próprio das lajes. Esse fator favorece um processo mais industrializado, com menor variabilidade e redução de perdas³. A adoção da estrutura aparente na fachada complementa essa lógica ao eliminar revestimentos e reduzir o consumo de materiais, reforçando a racionalização construtiva⁴.

Ficha técnica

Solução projetual
Laje nervurada de concreto com forma metálica curva
Laje nervurada de concreto com forma metálica curva
Nome do projeto
Edifícios Del Rey e Urussuí
Edifícios Del Rey e Urussuí
Autoria atribuída
Miguel Juliano
Miguel Juliano
Ano
1973-1974
1973-1974
Local
Edifício Del Rey - Alameda Campinas, 1608 - Cerqueira César, São Paulo - SP
Edifício Del Rey - Alameda Campinas, 1608 - Cerqueira César, São Paulo - SP
Região
Sudeste
Sudeste
Equipe técnica e fornecedores
Estrutura: Maubertec e Seebla; Projeto das formas metálicas: Ricardo e Armando Couri; Paisagismo: S. Suchodolski; Construção: Ricardo Couri
Estrutura: Maubertec e Seebla; Projeto das formas metálicas: Ricardo e Armando Couri; Paisagismo: S. Suchodolski; Construção: Ricardo Couri
Escolha do projeto
O projeto estrutural do edifício conjuga lajes nervuradas abobadadas com o posicionamento de pilares nas fachadas longitudinais da torre, possibilitando a flexibilização interna dos espaços ao produzir uma planta livre nos pavimentos tipo. As nervuras em arcos, prolongadas até as extremidades da edificação, imprimem o desenho da estrutura nas fachadas, caracterizando as elevações principais e definindo a linguagem do projeto.
O projeto estrutural do edifício conjuga lajes nervuradas abobadadas com o posicionamento de pilares nas fachadas longitudinais da torre, possibilitando a flexibilização interna dos espaços ao produzir uma planta livre nos pavimentos tipo. As nervuras em arcos, prolongadas até as extremidades da edificação, imprimem o desenho da estrutura nas fachadas, caracterizando as elevações principais e definindo a linguagem do projeto.
Tipo de solução
Estrutura, planta, laje nervurada
Estrutura, planta, laje nervurada
Relevância / contribuição
A dupla de edifícios incorpora três soluções de interesse para a contemporaneidade: o uso de formas metálicas reaproveitáveis para execução da laje nervurada em concreto, que resulta em melhor acabamento para a estrutura aparente, com redução dos resíduos de formas de madeira usadas durante a construção; a adoção da estrutura do edifício como elemento de expressão plástica do projeto, ou seja, a fachada decorre da solução estrutural e das características materiais do concreto aparente, racionalizando a construção na medida em que dispensa a instalação de revestimentos nas fachadas; o emprego da planta livre como estratégia projetual, possibilitada pela solução estrutural e que permite maior flexibilização das plantas, aumentando a versatilidade e a adaptabilidade dos espaços a diferentes demandas culturais e tecnológicas.
A dupla de edifícios incorpora três soluções de interesse para a contemporaneidade: o uso de formas metálicas reaproveitáveis para execução da laje nervurada em concreto, que resulta em melhor acabamento para a estrutura aparente, com redução dos resíduos de formas de madeira usadas durante a construção; a adoção da estrutura do edifício como elemento de expressão plástica do projeto, ou seja, a fachada decorre da solução estrutural e das características materiais do concreto aparente, racionalizando a construção na medida em que dispensa a instalação de revestimentos nas fachadas; o emprego da planta livre como estratégia projetual,…
Sistemas construtivos
Concreto moldado in loco
Concreto moldado in loco
Elementos arquitetônicos
Planta
Planta
Material
Concreto
Concreto
Aspectos principais
Os edifício Del Rey (residencial) e Urussuí (comercial) destacam-se pelo sistema estrutural de lajes nervuradas abobadadas apoiadas sobre pilares periféricos, solução que, além de viabilizar a configuração de planta livre, dando flexibilidade aos espaços internos, caracteriza formalmente a linguagem do edifício. A estrutura, nesse sentido, determina o desenho das fachadas e sua materialidade em concreto aparente, dispensando a necessidade de revestimentos no exterior da edificação.
Os edifício Del Rey (residencial) e Urussuí (comercial) destacam-se pelo sistema estrutural de lajes nervuradas abobadadas apoiadas sobre pilares periféricos, solução que, além de viabilizar a configuração de planta livre, dando flexibilidade aos espaços internos, caracteriza formalmente a linguagem do edifício. A estrutura, nesse sentido, determina o desenho das fachadas e sua materialidade em concreto aparente, dispensando a necessidade de revestimentos no exterior da edificação.
Aspectos técnicos contemporâneos
Atualmente, o uso de fôrmas reaproveitáveis tem avançado em diferentes sistemas construtivos e materialidades. As fôrmas metálicas, especialmente nos sistemas de paredes de concreto, apresentam ganhos relevantes de produtividade, com redução de até 50% na mão de obra e diminuição do prazo de execução em até 40%¹. A eliminação de etapas de alvenaria, reboco e cortes para instalações aumenta a produtividade em até três vezes, e reduz até 80% dos resíduos, em comparação com fôrmas convencionais, além de garantir maior controle dimensional².

As fôrmas plásticas também oferecem ganhos operacionais e ambientais. Seu baixo peso, aliado ao sistema de encaixe, contribui para a redução de riscos relacionados à segurança do trabalho e para o aumento da eficiência produtiva. Em termos de desempenho, proporcionam superfícies mais uniformes e estanques em comparação às fôrmas de madeira, reduzindo a necessidade de camadas de acabamento e de retrabalhos¹. Do ponto de vista ambiental, destacam-se pela elevada capacidade de reutilização, frequentemente superior a 100 ciclos³.

A modulação e o desenho das fôrmas também impactam diretamente a eficiência estrutural, podendo reduzir o volume de concreto e o peso próprio das lajes. Esse fator favorece um processo mais industrializado, com menor variabilidade e redução de perdas³. A adoção da estrutura aparente na fachada complementa essa lógica ao eliminar revestimentos e reduzir o consumo de materiais, reforçando a racionalização construtiva⁴.
Atualmente, o uso de fôrmas reaproveitáveis tem avançado em diferentes sistemas construtivos e materialidades. As fôrmas metálicas, especialmente nos sistemas de paredes de concreto, apresentam ganhos relevantes de produtividade, com redução de até 50% na mão de obra e diminuição do prazo de execução em até 40%¹. A eliminação de etapas de alvenaria, reboco e cortes para instalações aumenta a produtividade em até três vezes, e reduz até 80% dos resíduos, em comparação com fôrmas convencionais, além de garantir maior controle dimensional².

As fôrmas plásticas também oferecem ganhos operacionais e ambientais. Seu baixo peso,…
Descrição
Os edifício Del Rey e Urussuí reunem um conjunto de soluções que articulam racionalização construtiva e expressão arquitetônica. Destacam-se o uso de formas metálicas reaproveitáveis, a estrutura assumida como elemento plástico de fachada e a vibilização de planta livre - resultante da estrutura. Em publicação dedicada à obra de Miguel Juliano, a associação entre sistema estrutural e uso de formas metálicas é indicada como um dos aspectos definidores do projeto:

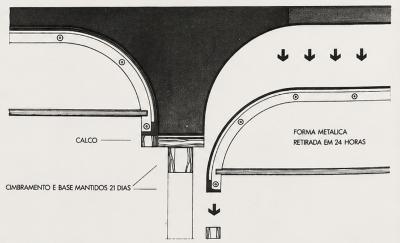

"Os edifícios da Al. Campinas [Edifício Del Rey] e Rua Urussuí, um de apartamentos e outro de escritórios, foram construídos com idêntica estrutura modular, executada com um único jogo de formas metálicas. As lajes com nervuramento em abóbadas foram compostas pela justaposição dos módulos equivalentes a 1/4 de pavimento. Logo após a concretagem de cada trecho, a matriz ia sendo removida para nova utilização, enquanto o cimbramento permanecia apenas na base da nervura. Esse processo, além de permitir maior facilidade e economia na execução das obras, assegurou um melhor controle de acabamento." (JULIANO; SUCHODOLSKI, 1980, p.41)

Esse procedimento construtivo produziu efeitos simultaneamente técnicos e expressivos. Em primeiro lugar, garantiu melhor controle de execução e acabamento da estrutura, possibilitando a adoção de lajes aparentes. Em segundo, reduziu o consumo e o descarte de materiais associados às formas de madeira para concreto moldado in loco. Por fim, a própria estrutura passou a configurar a expressão da fachada, explorando a plasticidade do concreto aparente e dispensando revestimentos adicionais. A solução estrutural também viabiliza a planta livre, ampliando a flexibilidade das unidades e permitindo adaptações programáticas ao longo do tempo.
Os edifício Del Rey e Urussuí reunem um conjunto de soluções que articulam racionalização construtiva e expressão arquitetônica. Destacam-se o uso de formas metálicas reaproveitáveis, a estrutura assumida como elemento plástico de fachada e a vibilização de planta livre - resultante da estrutura. Em publicação dedicada à obra de Miguel Juliano, a associação entre sistema estrutural e uso de formas metálicas é indicada como um dos aspectos definidores do projeto:

"Os edifícios da Al. Campinas [Edifício Del Rey] e Rua Urussuí, um de apartamentos e outro de escritórios, foram construídos com idêntica estrutura modular, executada…
Estado
Construído, descaracterização baixa
Construído, descaracterização baixa
Uso original
Habitacional
Habitacional
Uso atual
Habitacional
Habitacional
Instituição depositária
Faculdade de Arquitetura e Urbanismo da Universidade de São Paulo (FAUUSP);Acervo particular
Faculdade de Arquitetura e Urbanismo da Universidade de São Paulo (FAUUSP);Acervo particular
Contato
https://www.fau.usp.br/apoio-didatico/biblioteca/
E-mail: bibfauatend@usp.br
Telefones: (11) 3091-4518 / 3091-4519 / 3091-5038
https://www.fau.usp.br/apoio-didatico/biblioteca/
E-mail: bibfauatend@usp.br
Telefones: (11) 3091-4518 / 3091-4519 / 3091-5038
Créditos
Biblioteca da FAU USP
Acervo particular da família
Fotografias contemporâneas de Carolina Lacaz, projeto de arquitetura Ana Sawaia.
Biblioteca da FAU USP
Acervo particular da família
Fotografias contemporâneas de Carolina Lacaz, projeto de arquitetura Ana Sawaia.

Fontes e referências

  • Biblioteca da FAU USP
  • JULIANO,Miguel
  • SUCHODOLSKI, Suely. Arquiteto Miguel Juliano. Cadernos Brasileiros. Projeto, v.3. fev. 1980.
  • Aspectos técnicos contemporâneos:
