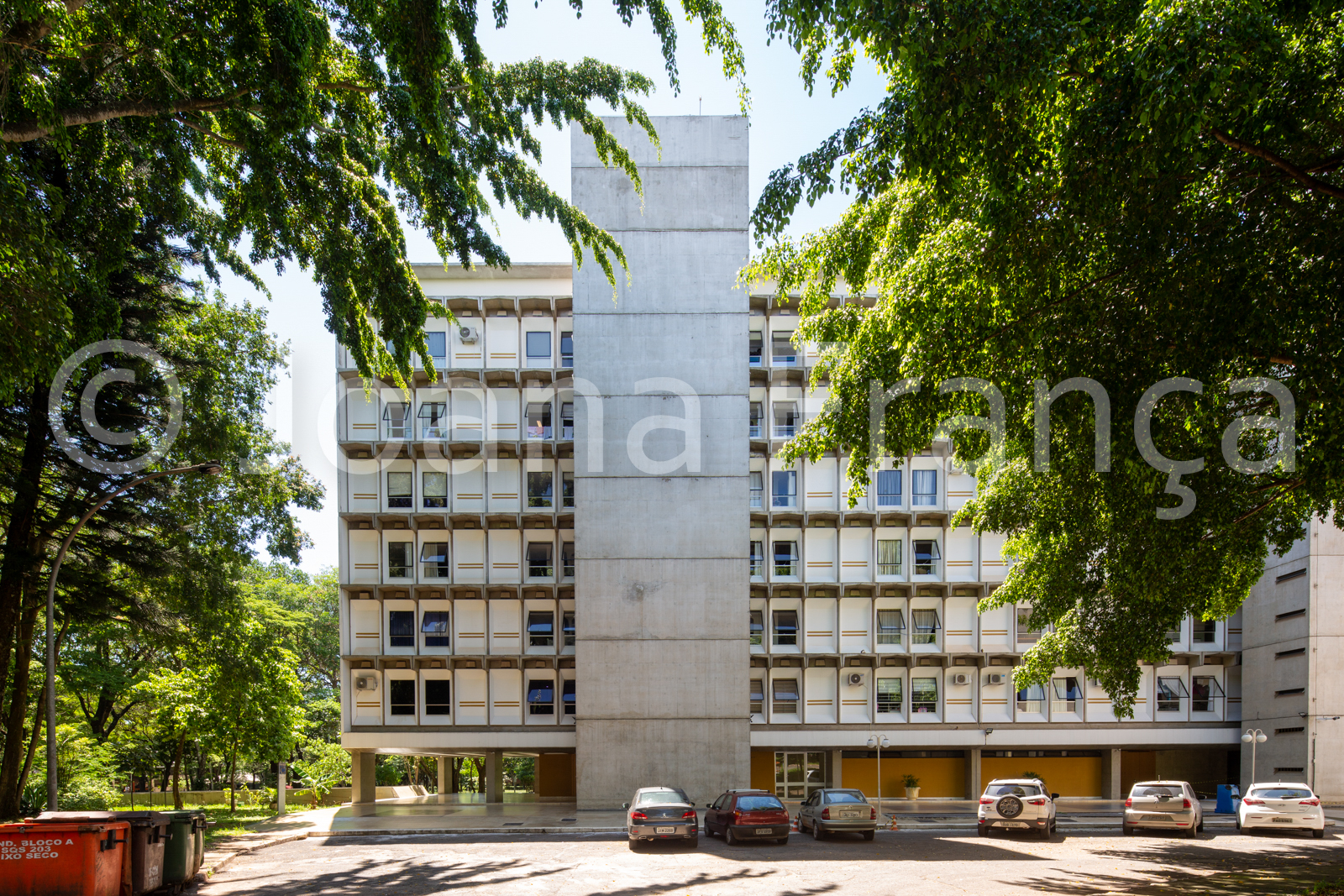

Fachada do edifício [título atribuído]. Fotografia de Joana França
Fachada do edifício [título atribuído]. Fotografia de Joana França
Solução projetual
Estrutura e fachada pré-fabricados em concreto
Nome do projeto

Edifício R3

Solução projetual
Estrutura e fachada pré-fabricados em concreto
Tipo de solução
Estrutura, fachada, elementos industrializados, estrutura pré-fabricada, concreto pré fabricado
Sistemas construtivos
Fachada pré-fabricada
Autoria atribuída
Milton Ramos, Aleixo Furtado
Ano
1972
Estado
Construído, descaracterização baixa

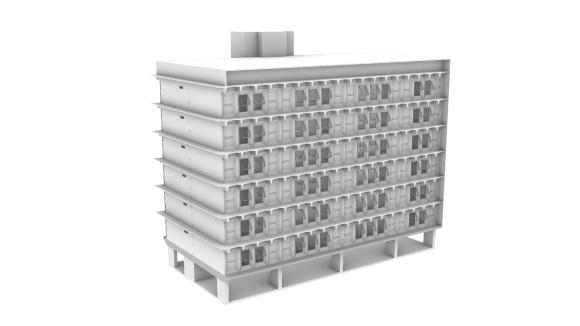

Modelos 3D

  • EX-053-3D-R3.3dm
  • EX-053-2D-R3.dwg
  • EX-053-2D-R3.pdf

Aspectos inovadores

Aspectos principais

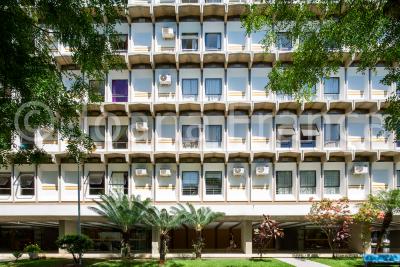

O edifíicio R3, único exemplar na quadra SQS 203, se caracteriza pela utilização de elementos pré-fabricados de concreto - tanto em sua estrutura, quanto nos elementos de fechamento das fachadas. Para a execução da vedação exterior das unidades foram adotadas duas tipologia de painéis, sendo uma totalmente fechada, opaca e sem aberturas, e outra que incorpora as janelas com esquadrias de vidro, que permitem ventilação e iluminação nas unidades residenciais.
O edifíicio R3, único exemplar na quadra SQS 203, se caracteriza pela utilização de elementos pré-fabricados de concreto - tanto em sua estrutura, quanto nos elementos de fechamento das fachadas. Para a execução da vedação exterior das unidades foram adotadas duas tipologia de painéis, sendo uma totalmente fechada, opaca e sem aberturas, e outra que incorpora as janelas com esquadrias de vidro, que permitem ventilação e iluminação nas unidades residenciais.
Relevância / contribuição
A adoção de elementos pré-fabricados, ou industrializados, é considerada uma estratégia de racionalização da construção, garantindo maior precisão, agilidade e eficiência na execução, além de reduzir a geração de resíduos e reforçar a busca por produtividade e sustentabilidade no setor.
A adoção de elementos pré-fabricados, ou industrializados, é considerada uma estratégia de racionalização da construção, garantindo maior precisão, agilidade e eficiência na execução, além de reduzir a geração de resíduos e reforçar a busca por produtividade e sustentabilidade no setor.
Aspectos técnicos contemporâneos
A industrialização da construção civil por meio de elementos pré-fabricados em concreto constitui uma estratégia eficaz de racionalização, proporcionando maior agilidade.
Estruturas em concreto pré-moldado podem reduzir o prazo de execução em até 73,07%¹, elevar a produtividade em até 82% e reduzir o retrabalho em até 66%². Quando empregados na forma de painéis autoportantes, podem desempenhar simultaneamente as funções de vedação e estrutura, dispensando o uso de pilares e vigas³. Em um nível mais avançado de industrialização, a construção modular em concreto utiliza módulos tridimensionais produzidos em fábrica com elevado grau de acabamento, reduzindo substancialmente as atividades de montagem no canteiro ³.
Os dados evidenciam que sistemas pré-fabricados em concreto, além de proporcionarem maior controle de qualidade e previsibilidade ao processo construtivo, constituem uma resposta consistente à crescente escassez de mão de obra qualificada ³
A industrialização da construção civil por meio de elementos pré-fabricados em concreto constitui uma estratégia eficaz de racionalização, proporcionando maior agilidade.
Estruturas em concreto pré-moldado podem reduzir o prazo de execução em até 73,07%¹, elevar a produtividade em até 82% e reduzir o retrabalho em até 66%². Quando empregados na forma de painéis autoportantes, podem desempenhar simultaneamente as funções de vedação e estrutura, dispensando o uso de pilares e vigas³. Em um nível mais avançado de industrialização, a construção modular em concreto utiliza módulos tridimensionais produzidos em fábrica com elevado grau de acabamento, reduzindo substancialmente as atividades de montagem no canteiro ³.
Os dados evidenciam que sistemas pré-fabricados em concreto, além de proporcionarem maior controle de qualidade e previsibilidade ao processo construtivo, constituem uma resposta consistente à crescente escassez de mão de obra qualificada ³

Ficha técnica

Solução projetual
Estrutura e fachada pré-fabricados em concreto
Estrutura e fachada pré-fabricados em concreto
Nome do projeto
Edifício R3
Edifício R3
Autoria atribuída
Milton Ramos, Aleixo Furtado
Milton Ramos, Aleixo Furtado
Ano
1972
1972
Local
Asa Sul Superquadra Sul 203 - Asa Sul, Brasília - DF
Asa Sul Superquadra Sul 203 - Asa Sul, Brasília - DF
Região
Centro-oeste
Centro-oeste
Escolha do projeto
Adoção de elementos pré-fabricados de concreto na estrutura e nas fachadas do edifício.
Adoção de elementos pré-fabricados de concreto na estrutura e nas fachadas do edifício.
Tipo de solução
Estrutura, fachada, elementos industrializados, estrutura pré-fabricada, concreto pré fabricado
Estrutura, fachada, elementos industrializados, estrutura pré-fabricada, concreto pré fabricado
Relevância / contribuição
A adoção de elementos pré-fabricados, ou industrializados, é considerada uma estratégia de racionalização da construção, garantindo maior precisão, agilidade e eficiência na execução, além de reduzir a geração de resíduos e reforçar a busca por produtividade e sustentabilidade no setor.
A adoção de elementos pré-fabricados, ou industrializados, é considerada uma estratégia de racionalização da construção, garantindo maior precisão, agilidade e eficiência na execução, além de reduzir a geração de resíduos e reforçar a busca por produtividade e sustentabilidade no setor.
Sistemas construtivos
Fachada pré-fabricada
Fachada pré-fabricada
Elementos arquitetônicos
Fachada
Fachada
Aspectos principais
O edifíicio R3, único exemplar na quadra SQS 203, se caracteriza pela utilização de elementos pré-fabricados de concreto - tanto em sua estrutura, quanto nos elementos de fechamento das fachadas. Para a execução da vedação exterior das unidades foram adotadas duas tipologia de painéis, sendo uma totalmente fechada, opaca e sem aberturas, e outra que incorpora as janelas com esquadrias de vidro, que permitem ventilação e iluminação nas unidades residenciais.
O edifíicio R3, único exemplar na quadra SQS 203, se caracteriza pela utilização de elementos pré-fabricados de concreto - tanto em sua estrutura, quanto nos elementos de fechamento das fachadas. Para a execução da vedação exterior das unidades foram adotadas duas tipologia de painéis, sendo uma totalmente fechada, opaca e sem aberturas, e outra que incorpora as janelas com esquadrias de vidro, que permitem ventilação e iluminação nas unidades residenciais.
Aspectos técnicos contemporâneos
A industrialização da construção civil por meio de elementos pré-fabricados em concreto constitui uma estratégia eficaz de racionalização, proporcionando maior agilidade.
Estruturas em concreto pré-moldado podem reduzir o prazo de execução em até 73,07%¹, elevar a produtividade em até 82% e reduzir o retrabalho em até 66%². Quando empregados na forma de painéis autoportantes, podem desempenhar simultaneamente as funções de vedação e estrutura, dispensando o uso de pilares e vigas³. Em um nível mais avançado de industrialização, a construção modular em concreto utiliza módulos tridimensionais produzidos em fábrica com elevado grau de acabamento, reduzindo substancialmente as atividades de montagem no canteiro ³.
Os dados evidenciam que sistemas pré-fabricados em concreto, além de proporcionarem maior controle de qualidade e previsibilidade ao processo construtivo, constituem uma resposta consistente à crescente escassez de mão de obra qualificada ³
A industrialização da construção civil por meio de elementos pré-fabricados em concreto constitui uma estratégia eficaz de racionalização, proporcionando maior agilidade.
Estruturas em concreto pré-moldado podem reduzir o prazo de execução em até 73,07%¹, elevar a produtividade em até 82% e reduzir o retrabalho em até 66%². Quando empregados na forma de painéis autoportantes, podem desempenhar simultaneamente as funções de vedação e estrutura, dispensando o uso de pilares e vigas³. Em um nível mais avançado de industrialização, a construção modular em concreto utiliza módulos tridimensionais produzidos em fábrica com elevado grau de…
Descrição
Segundo Eruti e Medeiros (2025), o edifício foi projetado para receber funcionários do Ministério das Relações Exteriores - composto por seis pavimentos apoiados sobre pilotis com 36 apartamentos de 170,50m2, os quais são divididos em três prumadas. A fachada do edifício, como aponta as autoras, difere da plasticidade das quadras residenciais de Brasília - o que se justifica pela adoação de elementos pré-moldados de concreto para fechamento das fachadas e para a estrutura. Para Lima (2008), o projeto para o edifício R3, único exemplar na quadra SQS 203, representa uma continuidade das experimentações pfeitas pelo arquiteto a partir do R2.

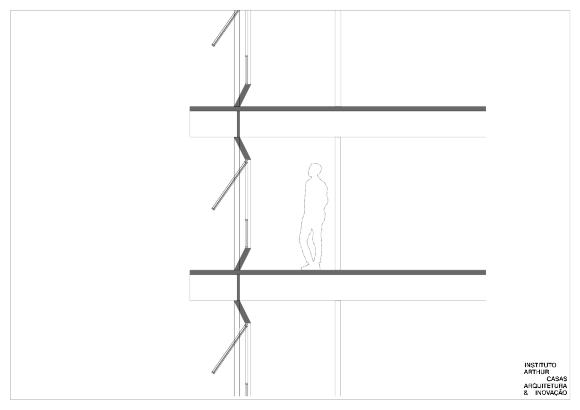

Sob o ponto de vista estrutural, Lima aponta peculiaridade da pré-fabricação no projeto: " Sobre um arranjo de pilares moldados em loco que configuram os pilotis estão dispostos, em cada piso, elementos de concreto que servem simultaneamente como sustentação e vedação. Estes elementos retangulares apresentam uma elevação como um troco de pirâmide em negativo e ora são opacos, ora possuem esquadrias com aberturas do tipo máximo ar.​ As vigas que vencem o vão transversal possuem 14,0 metros e se apóiam nas peças posicionadas no perímetro externo que configuram o pé direito. As vigas possuem seção T, com um desenho feito para facilitar a retirada de formas, estas críam pequeno beiral que revela sua seção transversal, enriquecendo a cadencia de elementos ao longo do plano vertical. Tanto os apartamentos intermediários quanto os de canto apresentam plantas idênticas e padrão superior aos antecessores na obra do arquiteto: quartos e suítes, sala, conzinha, área de serviço e dependências de empregados.​
Mais que sistema, a pré-fabricação comparece aqui como fisionomia distintiva, e demonstrando uma conciliação operativa aventada pelas vanguardas e realizada com empenho por várias gerações de arquitetos modernos, confiando à manifestação estrutural a capacidade de solucionar pelo desenho, uma série de demandas construtivas e espaciais." (Lima, 2008, p.129)
Segundo Eruti e Medeiros (2025), o edifício foi projetado para receber funcionários do Ministério das Relações Exteriores - composto por seis pavimentos apoiados sobre pilotis com 36 apartamentos de 170,50m2, os quais são divididos em três prumadas. A fachada do edifício, como aponta as autoras, difere da plasticidade das quadras residenciais de Brasília - o que se justifica pela adoação de elementos pré-moldados de concreto para fechamento das fachadas e para a estrutura. Para Lima (2008), o projeto para o edifício R3, único exemplar na quadra SQS 203, representa uma continuidade das experimentações pfeitas pelo arquiteto a partir do R2. …
Estado
Construído, descaracterização baixa
Construído, descaracterização baixa
Uso original
Habitacional
Habitacional
Uso atual
Habitacional
Habitacional
Instituição depositária
Acervo particular
Acervo particular
Contato
Para solicitações de acesso a fotografias, materiais documentais ou a conteúdos relacionados ao espólio do arquiteto, os interessados deverão entrar em contato previamente com o IACAI, apresentando a finalidade e a natureza da solicitação.

O IACAI atuará como ponto inicial de contato e, mediante a devida justificativa, poderá encaminhar a demanda à Licenciante, por meio do fornecimento de seus dados de contato.

Ressalta-se que qualquer forma de acesso ampliado, reprodução, uso ou divulgação dos materiais dependerá de prévia e expressa autorização da licenciante.
Para solicitações de acesso a fotografias, materiais documentais ou a conteúdos relacionados ao espólio do arquiteto, os interessados deverão entrar em contato previamente com o IACAI, apresentando a finalidade e a natureza da solicitação.

O IACAI atuará como ponto inicial de contato e, mediante a devida justificativa, poderá encaminhar a demanda à Licenciante, por meio do fornecimento de seus dados de contato.

Ressalta-se que qualquer forma de acesso ampliado, reprodução, uso ou divulgação dos materiais dependerá de prévia e expressa autorização da licenciante.
Créditos
Fotografias históricas de Milton Ramos
Fotografias contemporâneas de Joana França
Apoio de pesquisa: Ana Cristina Ramos e Luiza Ceruti
Fotografias históricas de Milton Ramos
Fotografias contemporâneas de Joana França
Apoio de pesquisa: Ana Cristina Ramos e Luiza Ceruti

Fontes e referências

Soluções relacionadas

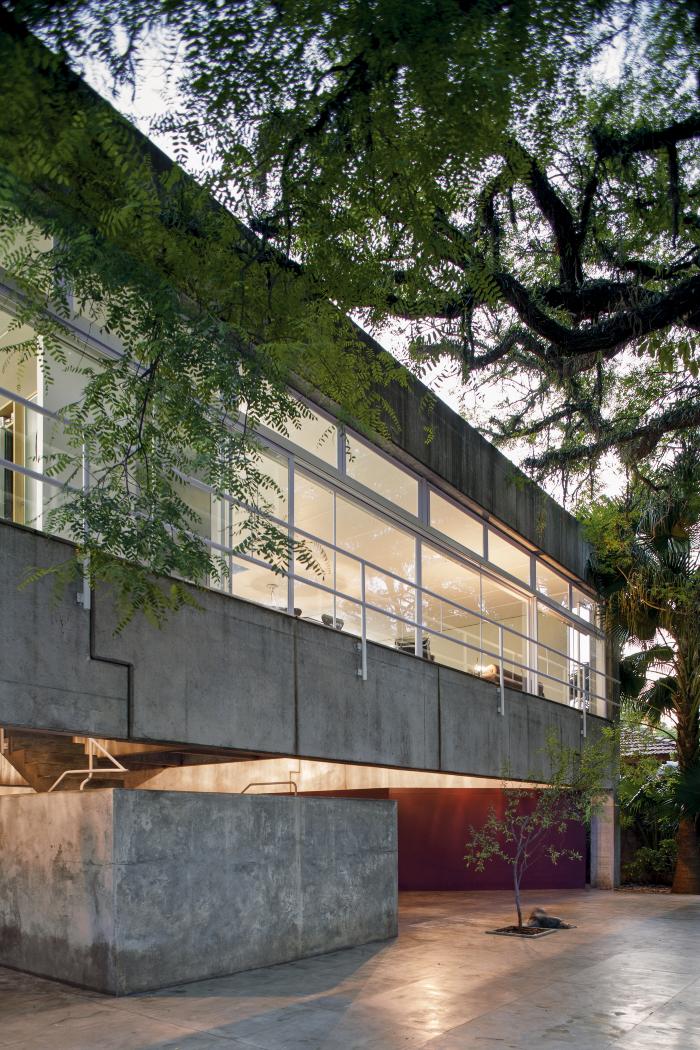

Casa Gerassi
