![Detalhe dos brises da fachada [título atribuído]. Fotografia de Rafael Schimidt](https://acervo.institutoarthurcasas.com/media/collectiveaccess/images/1/36996_ca_object_representations_media_149_original.jpg)

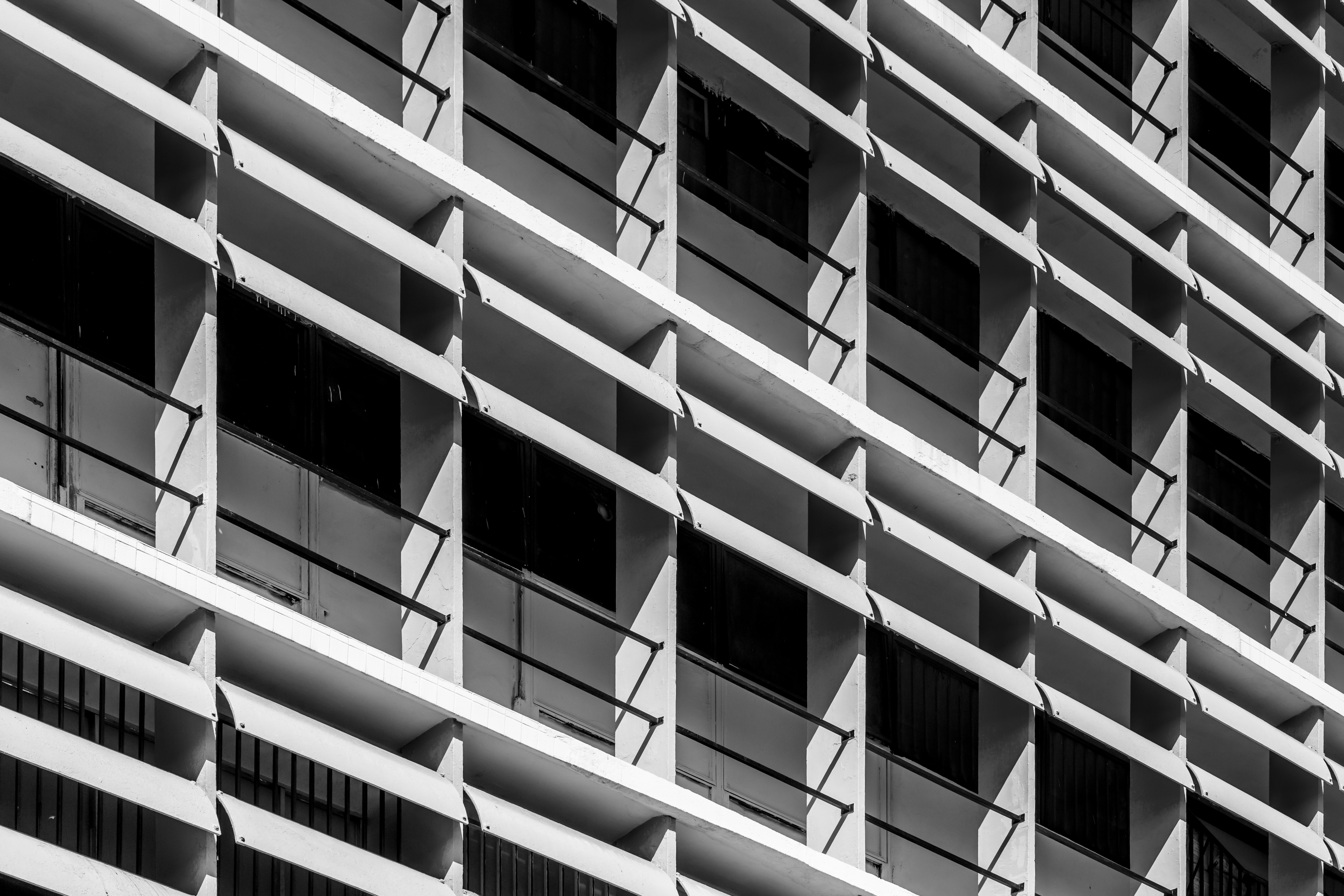

Detalhe dos brises da fachada [título atribuído]. Fotografia de Rafael Schimidt
- Solução projetual
- Brises curvos na fachada e brises lineares para sombreamento
- Solução projetual
- Brises curvos na fachada e brises lineares para sombreamento
- Tipo de solução
- Controle solar, controle solar, conforto ambiental
- Sistemas construtivos
- Concreto moldado in loco, sistema pré-moldado
- Autoria atribuída
- Rino Levi, Roberto de Cerqueira César, Luiz R. Carvalho Franco
- Ano
- 1955-1958
- Estado
- Construído, descaracterização alta
Nome do projeto
Edifício Concordia

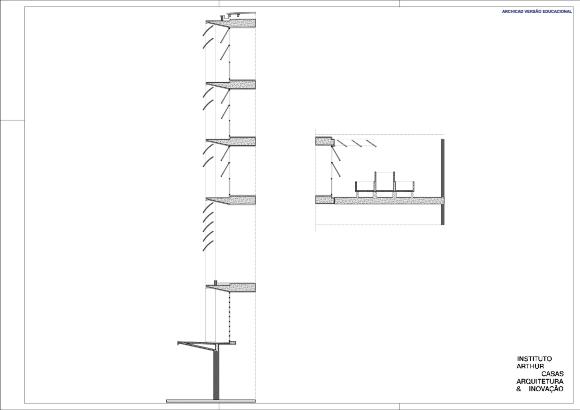

Modelos 3D
Aspectos inovadores
- Aspectos principais
- O Edifício Concordia, com programa de uso misto de lojas no térreo, garagem em pavimento elevado e lajes de escritórios, apresenta diferentes soluções para o controle da incidência solar. Na fachada oeste, brises horizontais com geometria curva, executados em fibrocimento e fixados em pilares de concreto pré-moldados, protegem da incidência do sol da tarde. Na área ajardinada da fachada interna, o "quebra-sol em formato de pérgola", constituído por brises pré-moldados estruturados nas vigas em balanço que se projetam para o exterior da edificação, oferecem proteção para o sol da manhã. Na elevação sul, elementos vazados e paineis de vidro compõem a linguagem da fachada enquanto viabilizam ventilação e iluminação natuais. Outro ponto relacionado ao conforto ambiental diz respeito ao recuo lateral da fachada interna do projeto, possibilitando a execução de área ajardinada e permitindo ventilação cruzada nos pavimentos de escritórios.
- O Edifício Concordia, com programa de uso misto de lojas no térreo, garagem em pavimento elevado e lajes de escritórios, apresenta diferentes soluções para o controle da incidência solar. Na fachada oeste, brises horizontais com geometria curva, executados em fibrocimento e fixados em pilares de concreto pré-moldados, protegem da incidência do sol da tarde. Na área ajardinada da fachada interna, o "quebra-sol em formato de pérgola", constituído por brises pré-moldados estruturados nas vigas em balanço que se projetam para o exterior da edificação, oferecem proteção para o sol da manhã. Na elevação sul, elementos vazados e paineis de vidro compõem a linguagem da fachada enquanto viabilizam ventilação e iluminação natuais. Outro ponto relacionado ao conforto ambiental diz respeito ao recuo lateral da fachada interna do projeto, possibilitando a execução de área ajardinada e permitindo ventilação cruzada nos pavimentos de escritórios.
- Relevância / contribuição
- O projeto do Edifício Concórdia evidencia a possibilidade de uso de diferentes estratégias projetuais como resposta à problemática das mudanças climáticas. Neste projeto, ao adotar duas soluções de brises, com diferentes materialidades e formas, os arquitetos apresentam evoluções sobre o repertória usual, especialmente na proposta para o desenho dos brises lineares na cobertura do edifício.
- O projeto do Edifício Concórdia evidencia a possibilidade de uso de diferentes estratégias projetuais como resposta à problemática das mudanças climáticas. Neste projeto, ao adotar duas soluções de brises, com diferentes materialidades e formas, os arquitetos apresentam evoluções sobre o repertória usual, especialmente na proposta para o desenho dos brises lineares na cobertura do edifício.
- Aspectos técnicos contemporâneos
-
O projeto de sistemas de sombreamento com brises deve considerar um conjunto de variáveis relacionadas às diferentes condições regionais, dessa forma o posicionamento e a inclinação das lâminas podem alcançar desempenho mais adequado às particularidades de cada contexto climático.
A geometria dos brises exerce influência direta sobre o desempenho ambiental das edificações. Configurações curvas, associadas a espaçamentos e aberturas estrategicamente dimensionados, favorecem a ventilação cruzada e permitem maior circulação de ar nos ambientes internos. Além disso, a aplicação de cores claras nas lâminas dos brises contribui para a reflexão de parte da radiação solar para o exterior¹.
Atualmente, diversas inovações tecnológicas estão associadas ao controle solar por meio de brises, possibilitando soluções mais eficientes e o uso de materialidades mais leves, como plástico, alumínio, GFRC/GRC (concreto reforçado com fibra de vidro), micro-concreto ou fibra de vidro. Essas características podem favorecer a incorporação de mecanismos de mobilidade e automatização. -
O projeto de sistemas de sombreamento com brises deve considerar um conjunto de variáveis relacionadas às diferentes condições regionais, dessa forma o posicionamento e a inclinação das lâminas podem alcançar desempenho mais adequado às particularidades de cada contexto climático.
A geometria dos brises exerce influência direta sobre o desempenho ambiental das edificações. Configurações curvas, associadas a espaçamentos e aberturas estrategicamente dimensionados, favorecem a ventilação cruzada e permitem maior circulação de ar nos ambientes internos. Além disso, a aplicação de cores claras nas lâminas dos brises contribui para a reflexão de parte da radiação solar para o exterior¹.
Atualmente, diversas inovações tecnológicas estão associadas ao controle solar por meio de brises, possibilitando soluções mais eficientes e o uso de materialidades mais leves, como plástico, alumínio, GFRC/GRC (concreto reforçado com fibra de vidro), micro-concreto ou fibra de vidro. Essas características podem favorecer a incorporação de mecanismos de mobilidade e automatização.
Galeria de imagens
![Detalhe dos brises da fachada [título atribuído]. Fotografia de Rafael Schimidt](https://acervo.institutoarthurcasas.com/media/collectiveaccess/images/1/40799_ca_object_representations_media_149_medium.jpg)

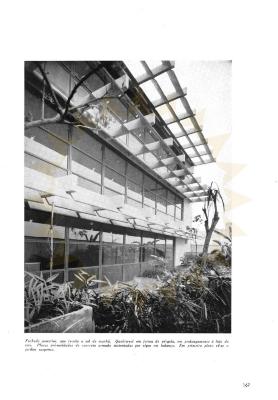

![Detalhe do brise linear para sombreamento das salas de escritório [título atribuído], 1958. Fonte: Edifício Concordia Acrópole. São Paulo, ano 20, n.233, p.167, mar. 1958.](https://acervo.institutoarthurcasas.com/media/collectiveaccess/images/1/95792_ca_object_representations_media_151_medium.jpg)

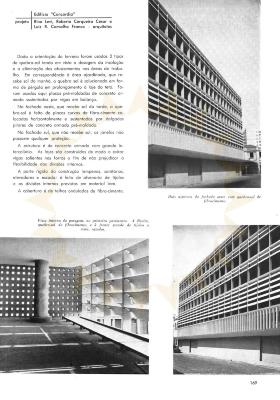

![Visualizações externas e interna da solução com brises curvos [título atribuído], 1958. Fonte: Edifício Concordia Acrópole. São Paulo, ano 20, n.233, p.169, mar. 1958.](https://acervo.institutoarthurcasas.com/media/collectiveaccess/images/1/12808_ca_object_representations_media_152_medium.jpg)
Ficha técnica
A geometria dos brises exerce influência direta sobre o desempenho ambiental das edificações. Configurações curvas, associadas a espaçamentos e aberturas estrategicamente dimensionados, favorecem a ventilação cruzada e permitem maior circulação de ar nos ambientes internos. Além disso, a aplicação de cores claras nas lâminas dos brises contribui para a reflexão de parte da radiação solar para o exterior¹.
Atualmente, diversas inovações tecnológicas estão associadas ao controle solar por meio de brises, possibilitando soluções mais eficientes e o uso de materialidades mais leves, como plástico, alumínio, GFRC/GRC (concreto reforçado com fibra de vidro), micro-concreto ou fibra de vidro. Essas características podem favorecer a incorporação de mecanismos de mobilidade e automatização.
A geometria dos brises exerce influência direta sobre o desempenho ambiental das edificações. Configurações curvas, associadas a espaçamentos e aberturas estrategicamente dimensionados, favorecem a ventilação cruzada e permitem maior circulação de ar nos ambientes internos. Além disso, a aplicação de cores claras nas lâminas dos brises contribui para…
“O prédio construído em terreno de esquina, compõe-se de andar térreo destinado à loja, primeiro andar ocupado por garagem para caminhões e 3 andares de escritório. São previstos mais 2 andares de escritórios como construção futura.
A garagem, de uso dos proprietários do prédio, foi feita em andar elevado visto que a sua construção em sub-solo apresentaria dificuldades devido a natureza do terreno. Na área junto à divisa foi feito um jardim, sendo as plantas colocadas em grandes caixas de concreto ligeiramente elevadas do piso.
Cada andar de escritórios foi previsto como um único salão, de modo a permitir ampla flexibilidade de divisões internas. Com êsse objetivo, as janelas, colunas e instalações elétricas e telefônicas foram projetadas obedecendo a um módulo que é reproduzido em todos os elementos da construção.
Dada a orientação do terreno foram usados 2 tipos de quebra-sol tendo em vista a dosagem da insolação e a eliminação dos ofuscamentos nas áreas de trabalho. Em correspondência à área ajardinada, que recebe sol da manhã, o quebra sol é solucionado em forma de pérgola em prolongamento à laje do teto. Foram usadas aqui placas pré-moldadas de concreto armado sustentadas por vigas em balanço. Na fachada oeste, que recebe sol da tarde, o quebra-sol é feito de placas curvas de fibro-cimento colocadas horizontalmente e sustentadas por delgados pilares de concreto armado pré-moldado. Na fachada sul, que não recebe sol, as janelas não possuem qualquer proteção.
A estrutura é de concreto armado com grande intercolúnio. As lajes são construídas de modo a evitar vigas salientes nos forros a fim de não prejudicar a flexibilidade das divisões internas. A parte rígida da construção (empenas, sanitários, elevadores e escada) é feita de alvenaria de tijolos e as divisões internas previstas em material leve. A cobertura é de telhas onduladas de fibro-cimento.” (Acrópole, 1958, p.169)
“O prédio construído em terreno de esquina, compõe-se de andar térreo destinado à loja, primeiro andar ocupado por garagem para caminhões e 3 andares de escritório. São previstos mais 2 andares de escritórios como construção futura.
A garagem, de uso dos proprietários do prédio, foi feita em andar elevado visto que a sua construção em sub-solo apresentaria dificuldades devido a natureza do terreno. Na área junto à divisa foi feito um jardim, sendo as plantas colocadas em grandes caixas de concreto ligeiramente elevadas do piso.
Telefone: +55 (11) 3091-4518
https://www.acervos.fau.usp.br/page/contatos
Telefone: +55 (11) 3091-4518
https://www.acervos.fau.usp.br/page/contatos
Família de Rino Levi
Fotografia contemporânea de Rafael Schimidt
Família de Rino Levi
Fotografia contemporânea de Rafael Schimidt
Fontes e referências

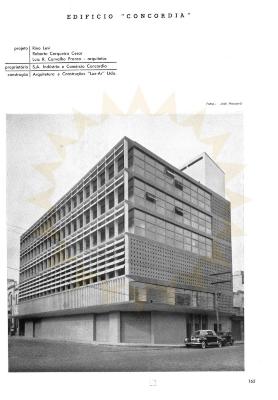

- Edifício Concordia. Acrópole. São Paulo, ano 20, n.233, p.165-169, mar 1958. Disponível em: Acesso em out. 2025.
- ANELLI, Renato
- GUERRA, Abilio
- KON, Nelson. Rino Levi. Arquitetura e cidade. 2ª edição, São Paulo: Romano Guerra, 2019.
- ANELLI, Renato Luiz Sobral. Arquitetura e cidade na obra de Rino Levi. 1995. Tese (Doutorado em Estruturas Ambientais Urbanas) - Faculdade de Arquitetura e Urbanismo, Universidade de São Paulo, São Paulo, 1995.
- RAHAL, Marina Silva. O conforto térmico nas residências de Rino Levi. 2006. Dissertação (Mestrado em Arquitetura, Urbanismo e Tecnologia) - Escola de Engenharia de São Carlos, Universidade de São Paulo, São Carlos, 2006. Disponível em:https://www.teses.usp.br/teses/disponiveis/18/18141/tde-15062006-173810/pt-br.php Acesso em out. 2025.
- ARANHA, Maria Beatriz de Camargo. A Obra de Rino Levi e a trajetória da arquitetura moderna no Brasil. Tese de Doutorado. São Paulo: Faculdade de Arquitetura e Urbanismo, Universidade de São Paulo. 2008. Disponível em: https://teses.usp.br/teses/disponiveis/16/16133/tde-29032010-153615/pt-br.php Acesso em out. 2025.
- Edifício Concórdia. Arquivo Arq. (sem data). Disponível em: Acesso em out. 2025.
- Aspectos técnicos contemporâneos
- 1.ATEM, Camila Gregório
- BASSO, Admir. Apropriação e eficiência dos brise-soleil: o caso de Londrina (PR). Ambiente Construído, Porto Alegre, v. 5, n. 4, p. 29–45, out./dez. 2005. Disponível em: https://teses.usp.br/teses/disponiveis/18/18131/tde-16122025-165726/publico/Atem_Camila_ME.pdf. Acesso em: mai. 2026.
- Edifício Concordia. Acrópole. São Paulo, ano 20, n.233, p.165-169, mar 1958. Disponível em: Acesso em out. 2025.
- ANELLI, Renato
- GUERRA, Abilio
- KON, Nelson. Rino Levi. Arquitetura e cidade. 2ª edição, São Paulo: Romano Guerra, 2019.
Soluções relacionadas
Cia. Jardim de Cafés Finos
Transição entre cobogós externos e caixilho de vidro por meio de jardim
Edifício Abaeté
Brises metálicos móveis e fachada com elementos industrializados

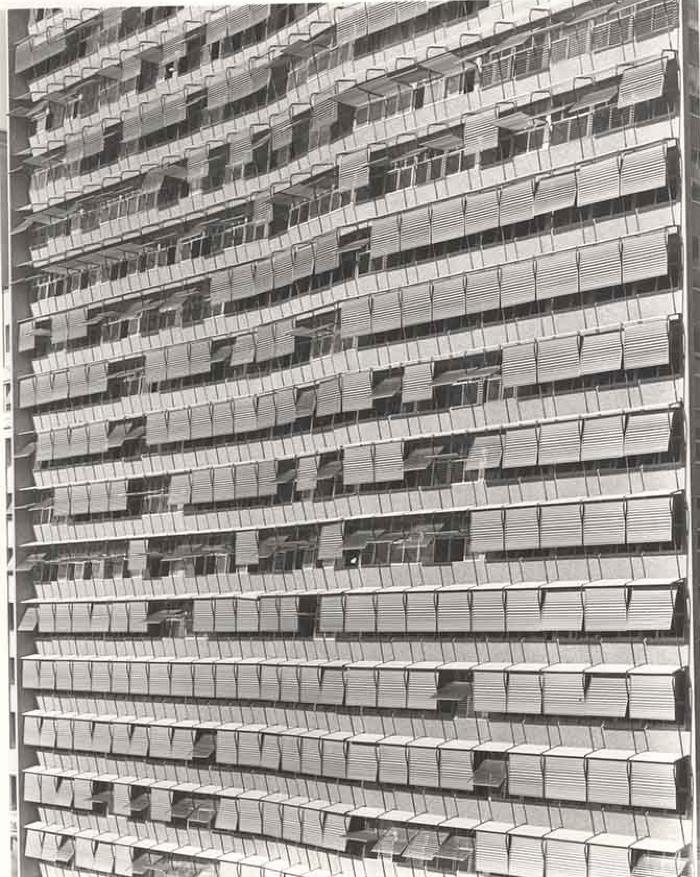

Edifício Marquês de Herval
Brises metálicos móveis para sombreamento da fachada.

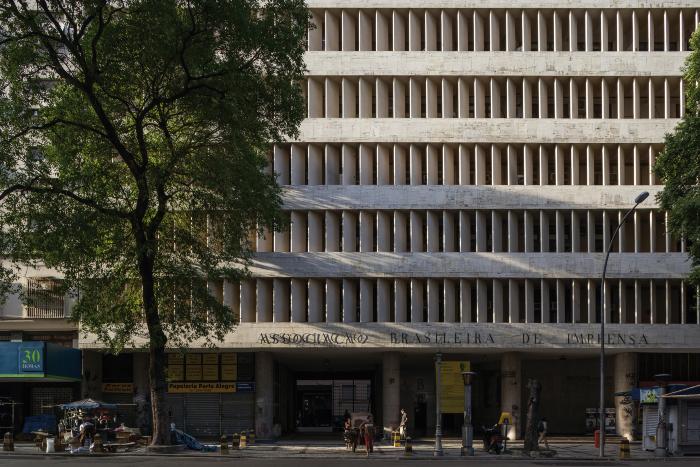

Edifício Associação Brasileira de Imprensa (ABI)
